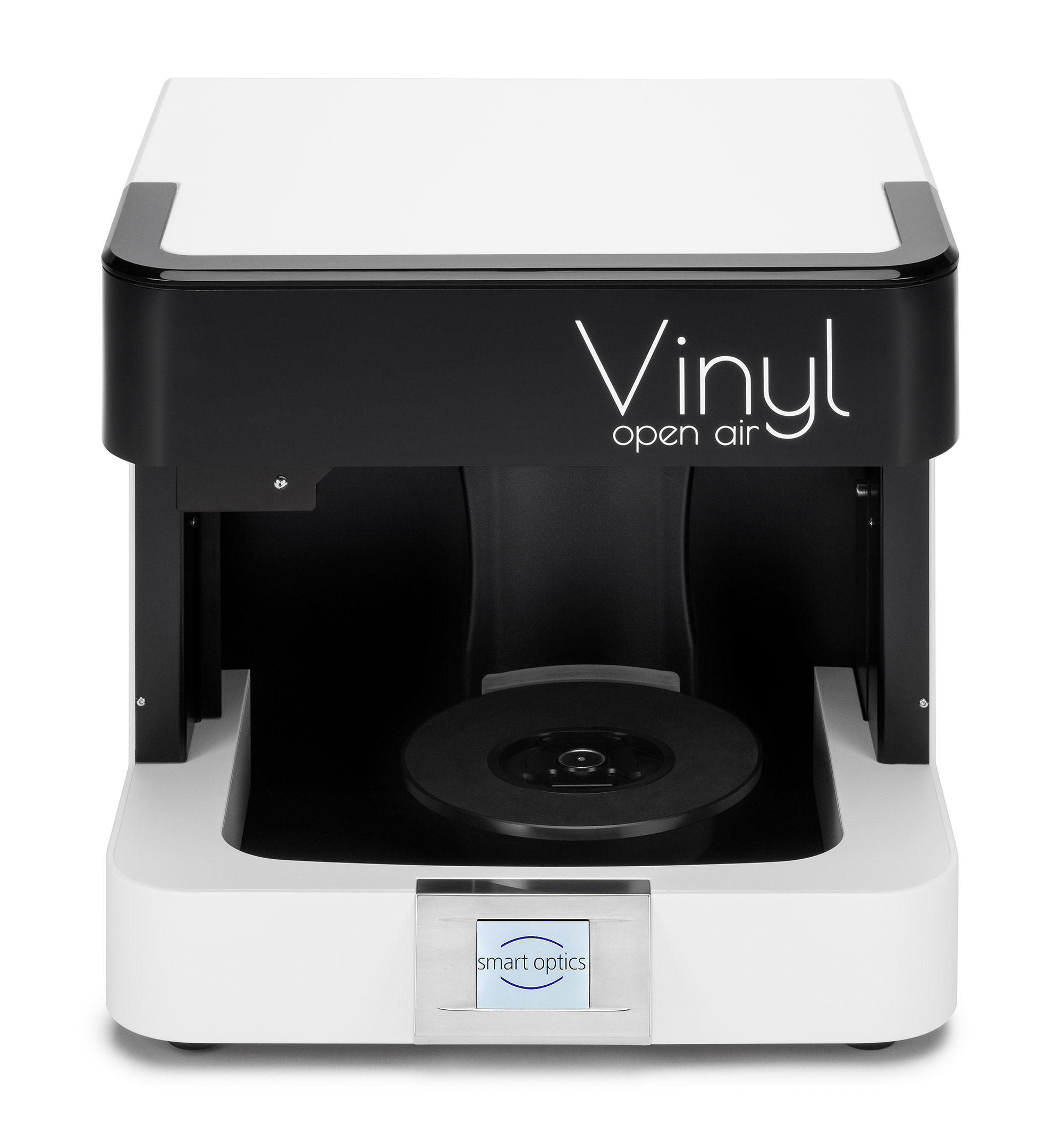

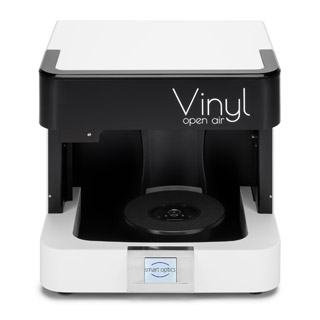

Vinyl Open Air

Scannen auf der offenen Bühne – das ist das Motto des Vinyl Open Air, denn dieser Vinyl-Scanner ist komplett offen gestaltet. Technisch ist er auf Augenhöhe mit dem Vinyl durch die solide 1.3-Megapixel-Kamera und die Streifenlicht-Triangulation mit Weißlicht-LED.

Als kostengünstigstes Modell der Vinyl-Serie verfügt der Open Air über eine Grundausstattung an Zubehör. Mehr braucht es nicht, um Projekte mit gängigen zahntechnischen Indikationen oder kieferorthopädische Fälle zu bearbeiten – Artikulatorscans eingeschlossen.

Der Vinyl Open Air – ein Scanner nicht nur für Routinearbeiten.

Die Vinyl-Serie

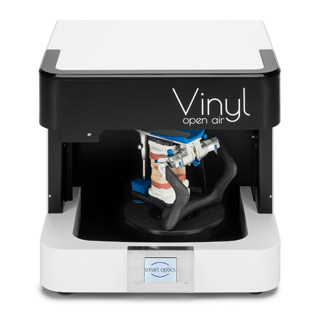

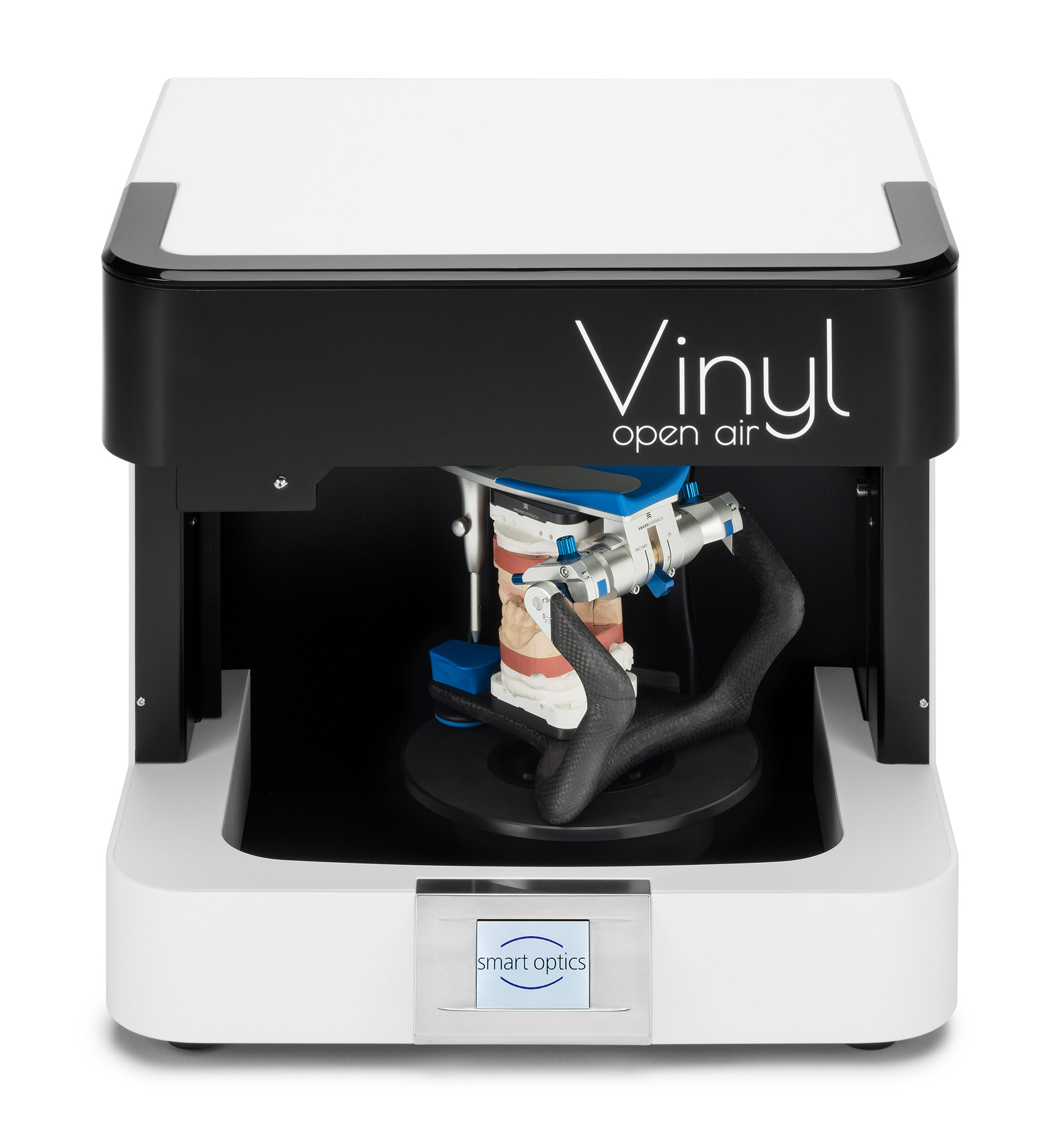

Charakteristisch für die Vinyl-Scanner von smart optics ist ihre kompakte Bauweise in der prägnanten Kubusform. Ihren Namen verdankt die Serie der großen schwarzen Systemplatte, die auffällig an einen Plattenteller erinnert. Ausgestattet mit einer vollautomatischen Z-Achse und einer bedienfreundlichen 180°-Öffnung bieten die dentalen Desktop-Scanner bequem Platz für alle zahntechnischen Objekte, von Einzelsegmenten über Kiefermodelle, Voll- und Teilabdrücke (auch von zahnlosen Kiefern) bis hin zu Artikulatoren diverser Fabrikate.

Höchste Qualität gepaart mit deutschem Ingenieurwesen, Zuverlässigkeit im Einklang mit Langlebigkeit –das sind die Ansprüche, die smart optics mit der Vinyl-Serie realisiert. Erprobte LED-Sensortechnik und smarte Motorisierung ermöglichen hochgenaue und schnelle Messungen. Technische Innovationen aus der eigenen Forschung sorgen ebenso wie die Umsetzung von Kundenwünschen dafür, dass sich die Vinyl-Serie stets weiterentwickelt, um den wachsenden Ansprüchen heute und in Zukunft gerecht zu werden.

Das umfangreiche Zubehör für Modelle und Abdrücke kann sowohl für Basis- als auch für Zusatzmodule ergänzt oder nachgekauft werden. Dank der Multisplit-Sockelplatte, die bei allen Dentalscannern von smart optics Standard ist, benötigen übrigens systemgleiche Modelle und Artikulatoren gar kein Zubehör. Selbstverständlich werden alle Vinyl-Scanner mit der leistungsfähigen Scansoftware dental Scan ausgeliefert –Schnittstellen zu namhafter Branchensoftware, allen voran exocad DentalCAD, inklusive. Im Zusammenspiel mit dem offenen System von dental Scan erzielen die Vinyl-Scanner noch einen Pluspunkt, denn sie können nicht nur als erstklassige Dentalscanner fungieren, sondern auch als clevere Universalscanner für messfeldgroße Gegenstände.

Medien

Datenblatt

 Vinyl OA
Anzahl Kameras1
Kamerapixel1,3 MP
Anzahl Projektoren1
Genauigkeit (nach ISO 12836)6 µm
LichtquelleWeißlicht-LED
MesstechnikStreifenlicht-Triangulation
Messfeld (X × Y × Z)80 × 60 × 85 mm
Abmessungen (B × H × T)455 × 430 × 420 mm
Gewicht23 kg
Anschlüsse1 × USB
1 × Strom
Netzspannung100 - 200 VAC, 50/60 Hz
Garantie36 Monate
 Vinyl OA
Scanzeit
Komplettkiefer
1 Kamera, LR-Modus
Scanning: 16 Sek.
Matching: 13 Sek.
Total: 29 Sek.
Scanzeit
Einzelstumpf
1 Kamera, LR-Modus
Scanning: 33 Sek.
Matching: 8 Sek.
Total: 41 Sek.
Scanzeit
3-gliedrige Brücke
1 Kamera, LR-Modus
Scanning: 45 Sek.
Matching: 22 Sek.
Total: 67 Sek.
 Vinyl OA
UX-Modul (Gestensteuerung & Hilfsprojektionen)
KI-gesteuerte Z-Achse
Vollautomatische Z-Achse
3D-Sensoreinheit (Projektor & Kamera)
Artikulator-SystemplatteL
LED-Statusanzeige
Touchscreen
Gehäuse aus hochwertigem Material
Klappe
 Vinyl OA
LR-Modus
HR-Modus
Selektiver Kameramodus
Artikulatorscan
Autoartikulation
Twin Tray-Modellscan
Abdruckscan
Triple Tray® Abdruckscan
Baltic Denture System®
secondDie
multiDie/multiDie+
Visuelle Z-Achsenkontrolle
Automatische Schnittebene
Zusatzscan
Korrekturscan
Monochromer Texturscan
Farbiger Texturscan
Universal-Projekt
multiCase-Projekt
KFO-Projekt
Bright & Dark Mode
 Vinyl OA
Scansoftwaredental Scan
System (minimale Anforderungen)Windows 10 64-Bit
Quad Core CPU, i3
16 GB RAM
USB 2.0 Port
ca. 40 - 100 GB HDD
Grafikkarte mit 1 GB RAM
System (empfohlene Anforderungen)Windows 11 64-Bit
Six Core CPU, i7
32 GB RAM
USB 3.0 Port
ca. 100 - 250 GB SSD
Grafikkarte mit 6 GB RAM
Kompatibilität mit exocad® Dental CAD
 Vinyl OA
LieferumfangVinyl Open Air
3D-Kalibrationsmodell
Objekthalter
Netzkabel
USB-Kabel
Datenträger mit dental Scan, Kalibrationsdaten
Lieferumfang Zubehörkoffer
